Contrôles des machines

- Contrôle des machines-outils avec QC10
- Contrôle de la force de serrage, également de manière dynamique
- Mesure au laser des machines-outils

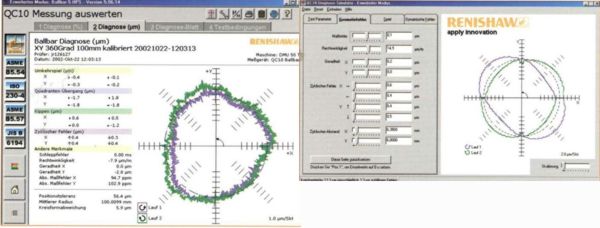

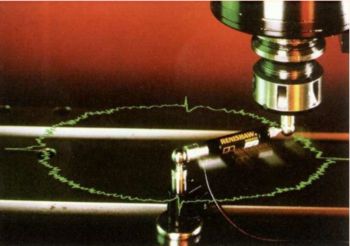

Nous travaillons avec le Quickcheck QC10 depuis plus de 10 ans. Nous avons pu déceler des défauts de fabrication < 3 my et les rectifier immédiatement.

Grâce à une simple mesure,
il est possible de déterminer les:

  • Erreurs de poursuite
  • Défauts de rectitude
  • Défauts de mesure
  • Stick-Slip
  • Jeux d'inversion
  • Jeux de guidage
  • Passages de section
  • Défauts cycliques
  • Défauts d'angle droit

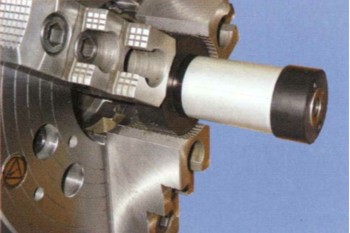

Mesure dynamique de la force de serrage Gripmeter RFG. Gripmeter RFG (Radio Frequency Gripmeter)

Contrôlez votre mandrin de tour avec un outil de mesure de la force de serrage qui envoie les données à un PC par radio.

Les avantages:

  • Pas de mauvaise décision concernant le mandrin ou le cylindre de serrage
  • Constatations sur l état
  • Evaluation sur les limites de vitesse de rotation de la fabrication
  • Exclure les faux ronds

Mesure de la force de serrage oui ou non?
Pensez avant tout à la sécurité des collaborateurs. Les supérieurs et responsables de la sécurité sur le lieu de travail ne doivent pas négliger ce domaine. En tout les cas, modifiez votre approche et laissez-nous vous éclairer à ce sujet.

Des forces centrifuges très importantes résultent de la rotation des mâchoires de serrage et de la vitesse de rotation utilisée. Les paramètres sur lesquels il est possible d'influer sont:

  • Le poids de la mâchoire et son centre de gravité

  • La vitesse de rotation du mandrin à mâchoires

  • L'écartement de la mâchoire par rapport au centre de la rotation

A des vitesses de rotation élevées, la pression sur la pièce à usiner (la force de serrage) se réduit jusqu'à 66 %. Dans le cas où vous avez des mâchoires extrêmement lourdes (mâchoires de serrage spéciales) et que vous n'avez pas effectué la maintenance du mandrin de serrage, l'accident est inévitable. Des mandrins de serrage non entretenus perdent jusqu'à 30 % supplémentaires de la force générée par le cylindre de serrage.

La norme DIN EN 1550 oblige à effectuer des contrôles statiques, c'est-à-dire la détermination de la force de serrage à l'arrêt. Le respect de la prescription d'entretien permet de garantir le fonctionnement du mandrin de serrage. Il ne reste donc dans un cas idéal que le cylindre de serrage, la dynamique de la machine et la configuration de serrage.

LLevez les incertitudes avant qu'il ne soit trop tard. Avant que des collaborateurs ne se blessent ou que des dommages matériels ne soient occasionnés.

Une rentabilité dès la première utilisation. Représentez-vous les données suivantes pour une commande:

  • Type de cylindre de serrage ainsi que la description du fabricant (taille de la surface et de la traction du piston de mise sous pression dans le cylindre de serrage)

  • Possibilité de lire la pression réelle sur le cylindre de serrage

  • Description de produit du mandrin de serrage
