CNC-Programmcode synchronisieren / Software utility

Traub CNC-Programme synchronisieren

Der Synchronisationseditor ist eine weitere Sonderfunktion innerhalb der Datenübertragungssoftware V24Link. Dieser ist nur in der Vollversion enthalten (ab Version Light ohne SAF).

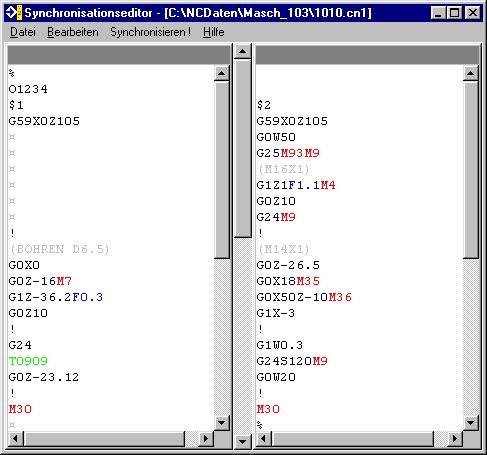

Das synchronisierte Editieren bietet eine komfortable Möglichkeit zur Änderung und Eingabe von NC-Programmen für CNC-Drehmaschinen mit 2 Revolvern. Mit Hilfe von Synchronisationszeichen und Füllzeilen können die einzelnen NC-Programmteile, die gemeinsam ablaufen sollen, nebeneinander dargestellt werden. Der Synchronisationsvorgang wird hierbei jeweils manuell gestartet. Zusätzlich lassen sich für maximal 5 Adressbuchstaben farbliche Hervorhebungen vornehmen.

Ursprünglich wurde der Editor für TRAUB-CNC-Maschinen mit 2 Revolvern und Tx8D-Steuerung entwickelt, durch verschiedene Einstellungen sollten sich aber auch NC-Programme für andere Steuerungen bzw. Maschinen editieren lassen (die unten aufgeführten Einstellungen beziehen sich auf eine Tx8D-Steuerung):
